表2 – 組件（見圖2 ）

序號(a) 成套設備(b) NSN 序號(c) 數量(d)

1 控制主體組合 6665-99-669-1080 1

2 探頭引導 6665-99-702-7274 1

3 D- 紐扣電池（首次配備在產品中） 2

4 電池蓋配件 6665-99-702-7280 1

5 迷你XLR 耳機組合 5965-99-614-0953 1

6 運輸箱內定制開孔泡沫 6665-99-671-5530 1

7 MD5 軟質便攜包（黑色） 6665-99-308-1519 1

圖2 組件零件

表3 - 控制裝置（見圖4 ）

序號(a) 成套設備(b)

1 耳機插座

2 揚聲器

3 控制面板（見圖4 ）

4 電池蓋配件

5 手柄上發射按鈕

6 LED 顯示屏

7 延長固定環

圖2 組件零件

圖5 控制面板

表4 LED 功能（不適用于震動模式）

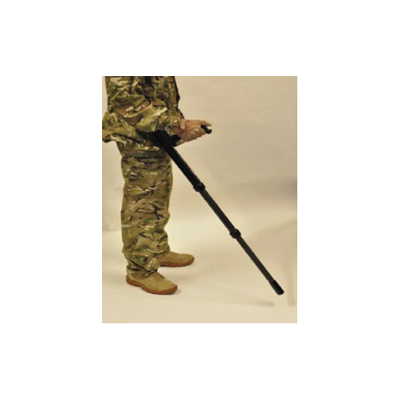

圖6 MD5 延伸后可站立操作

圖7 MD5 短桿模式，適用于跪/俯臥操作

6. 設置。

a.從機箱中取出探測器。

b.旋開電池蓋，放入2xD 紐扣電池。

c.蓋上電池蓋。

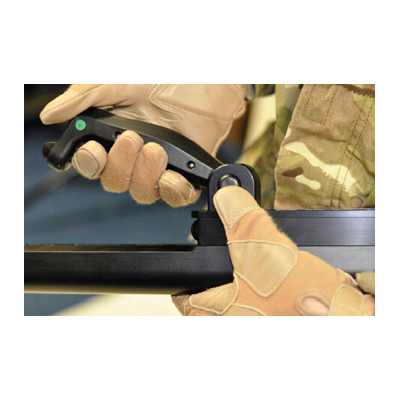

d.旋開延長固定環，延長探頭至所需長度。注意，探頭應延長至最少200 毫米，可防止報警裝置靠近控制裝置。參見圖8 。

圖8

g.按壓開關按鈕，可打開MD5，如果可視報警是最后一次，綠色指示燈將會亮起。

h.選擇所需報警模式。

選擇報警模式。按下ZERO 鍵，并按下控制面板上的按鈕，選擇相應的報模式。重復這個過程可取消所選報警模式。參見圖10。

i.弧形擺動MD5，開始探測。如果探測頭對某一目標的探測時間過長，探測報警將逐漸回歸至零。

7. 歸零按鈕。

清除報警時按下歸零鍵，如果連續報警，RAM 內存空間過載，需提起探測器，遠離搜索區域，然后按下歸零鍵來清除緩存。

8. 維護。

使用后用濕布擦拭，保持設備干燥。存儲設備時，請將電池取出，請勿將將池安裝在本機內儲存。
