• 產品參數：
• 制造商：挪威
• 型號：
• 生產/代理：

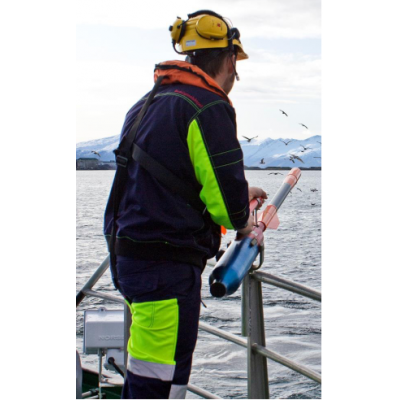

PLT R-230 氣動拋繩器系統

系統簡介

PLT R-230 ?系統是由壓縮空氣驅動的繩索拋繩器。根據不同的使用目的，可選擇使用不同的拋射體。但所有拋射體都通用同一個基礎部件。發射管亦可以互換。

安全性

-無爆炸，僅只由空氣驅動。可以發射到易燃區或在易燃區域發射。

-產品配備的若干安全功能裝置可防止意外啟動發射。

性能

-發射距離視拋射體而定，最遠可達230米（755英尺）。

-所有的拋射體在脫離發射管時被驅動到最大的飛行速度。這確保了拋射的高精確度，橫風的影響極為輕微。

經濟性

-使用成本低。其成本只是發射4次或6次后為氣缸充氣的成本。

-所有的拋射體和繩索均可重復使用。

-可無限時間存放。PLT R-230 ?在定期維護下，可年復一年地正常運作。

工作原理描述

打開氣缸閥門，壓縮空氣將通過減壓閥門進入基礎部件的充氣膛內。膛內氣壓為75巴（即1088磅/平方英寸）。

當扣動扳機時，少量的空氣被導出以激活快門機制，使充氣膛內75巴（即1088 磅/平方英寸）的壓縮空氣流入發射管，在拋射體尾部產生7630牛的發射推力。

由于PLT R-230 ® 可產生強達5300牛的后座力，將其支撐穩固就非常重要。在操作時，可以將PLT R-230 ® 的后端抵住足以承受此強度的牢固支點。我們更建議您使用樞軸支架設備（第26頁），它可為所有的操作提供良好的靈活性和安全性。

如果氣缸充入200巴（即3000磅/平方英寸）的壓縮空氣，即可為4次最大射程的拋射操作提供足夠的壓縮空氣。若氣缸充入300巴（即4350磅/平方英寸）的壓縮空氣，則在再次充氣前，可為6次最大射程的拋射操作提供足夠的壓縮空氣。

使用標準的高壓空氣壓縮機為氣缸充入普通空氣即可。在一些國家，需要額外配接一個的連接器來為氣缸充氣。

技術數據：

重量/長度

       7.5千克/65 厘米（16.5磅/ 25.5英寸）

顏色

       紅色和藍色

材料

       電鍍鋁合金，不銹鋼

充氣膛內壓

       75巴（1088磅/平方英寸）

平均發射初速

       60米/秒（200英尺/秒）

最大后坐力

       5300牛

氣缸：

壓強

       200/300巴（3000/4350磅/平方英寸）

容積

       1500立方厘米（91立方英寸）

接口

       標準DIN 477 BA 接口
