指標

參數

RDSS發射

射頻輸出頻率

Lf2：1618.34±4.08MHz

發射EIRP

≥3dBW（仰角≥70度，方位角0~360度）

通信成功率

≥95%

發射能力

49個漢字

RNSS

接收頻率

BDS B1I和GPS L1

通道數目

≥32通道

定位精度

水平≤10m

首次定位時間

冷啟動≤40s，熱啟動（需備用電源）≤5s

捕獲靈敏度

-133dBm

電池

電池容量

1500mAh/6.0V

電池年限

5年

支持充電

否

結構

尺寸

135mm*30mm*23mm

重量

≤100 g

安裝方式

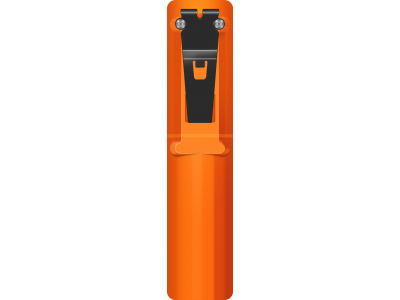

背夾/掛繩安裝

環境適應性

工作溫度

-20~55°C

存儲溫度

-20~60°C

工作模式

進入機制

狀態說明

關機模式

5秒內連續按3次電源鍵

狀態指示燈和報警燈均不工作。

按鍵報警模式

長按按鍵，狀態指示燈進入紅色后釋放按鍵進入按鍵報警模式

狀態指示燈綠色閃爍：正在定位

狀態指示燈藍色閃爍一下：上報位置信息

報警燈閃爍：觸發報警中

測試模式

長按按鍵，狀態指示燈進入藍色后釋放按鍵進入測試模式

終端進入測試模式后啟動測試，依次如下：

報警燈閃爍3秒，每秒閃爍0.5秒；

狀態指示燈10秒顯示電池電量

綠色閃：RN定位中；

綠色亮起1秒：完成RN定位；

綠/紅色同時閃：定位失敗；

藍色亮起1秒：RD發送成功；

藍/紅色同時閃：發送失敗；

落水報警模式

落水檢測3秒后自動觸發

整機工作定時1分鐘喚醒上報報警信息；

模式參考按鍵報警模式

電量狀態

指示燈定義

高電量（>75%）

綠色常亮。

中電量（50%~70%）

   藍色常亮。

低電量（<50%）

紅色常亮。
