模擬系統的構成及功能（國家專利產品）

整套模擬系統主要由供氣系統、供氣管路、調壓裝置、燃燒系統、點火系統、防護裝置、安全系統、控制系統、燃燒狀態控制系統、發煙裝置、照明設施、視像監控系統、水冷保護系統、輔助設施等構成。

1、供氣系統：

通過供氣系統為燃燒裝置提供可燃氣體，形成真火燃燒的效果；主要由匯流排、高壓軟管、氣體分配器、手動閥、電磁閥組、壓力表、安全閥、排空閥、管路等組成；

2、供氣管路

為燃燒系統提供氣源的輸送管線；主要由管路、壓力表、電磁閥組、手動閥、阻火器、不銹鋼軟管組成。

3、調壓裝置：

調壓裝置對石油液化氣進行調壓處理，為燃燒介質提供定壓的氣源；主要由可燃氣體調壓閥、壓力表、手動閥構成。

4、燃燒系統

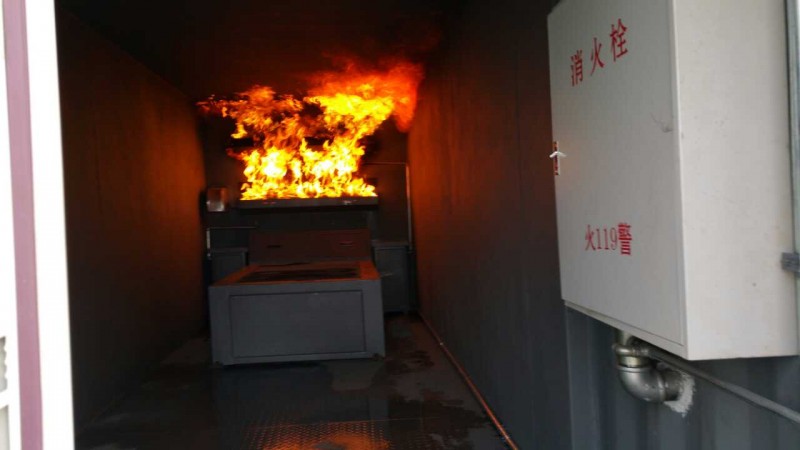

本套真火模擬訓練系統主要由兩個燃燒系統構成，墻面火燃燒系統、床面火燃燒系統,各燃燒系統又由相應的燃燒裝置組成。

墻面火燃燒系統由墻面燃燒裝置組成，可形成沿墻面燃燒的立體效果，共設兩條燃燒帶。

床面火由模擬床體燃燒裝置組成，可形成一個沿床面燃燒的效果，并分為大、中、小火的變化過程。

5、點火系統

點火系統是為燃燒系統提供明火源的設施，通過點火系統將燃燒裝置中的可燃氣體點燃，并確保在沒有達到出水量的時候，燃燒系統始終處于燃燒狀態；主要由高能點火裝置、燃燒器組成，其中高能點火裝置可實現連續24h點火，具有防水、防積碳、不結焦的特點。

6、防護裝置

防護裝置是確保燃燒過程中輻射熱對一些設施及元器件避免造成損壞的保護裝置；主要防護的部分為：床面火、墻面火對箱體兩則及頂部輻射熱的防護；燃燒裝置輻射熱的防護、控制線纜耐熱的防護；一是采用箱體內作金屬鎧裝隔熱方法解決熱輻射對箱體造成的損壞；二是采用水冷卻方式對燃燒裝置及燃燒器進行保護；三是對線纜利用金屬管鎧裝防護，確保燃燒過程的安全。

7、安全系統

安全系統是確保燃燒過程處于絕對安全的狀態下進行，是真火模擬訓練系統不可缺少的設施；它主要由氣體報警器、排風聯動系統等構成，并與控制系統相連接，當安全系統處于報警狀態時，燃燒系統處于不可啟動狀態，避免因氣體泄漏發生爆炸、爆燃的可能性。

8、控制系統

控制系統是真火模擬訓練系統的中樞所在，是實現模擬真火燃燒的指令系統，由可編程邏輯控制器及附屬功能模塊、空氣開關、繼電器、接線端子、操作柜、視頻監視器、按鈕開關、轉換開關、電壓、電流表、手持便攜操控儀、防爆接插件等組成。

9、燃燒狀態控制系統

是控制燃燒過程中火勢隨出水量的增加而產生火勢變化的系統；主要由電傳式液位傳感裝置、集水箱、聯通器、管路、調節閥組成。

10、發煙裝置

用于營造現場真實火災場景的裝置，通過發煙裝置可實現對燃燒區域連續發煙，營造出一個煙霧彌漫的火災場景；主要由煙霧發生裝置、發煙通道等組成。

11、照明設施

用于各區域照明所需的設施；主要由防爆照明燈組成。

12、視像監控系統

通過視像監控系統可對訓練過程進行全程實時監控；主要由攝像機，機架、水冷保護裝置等組成。

13、水冷保護系統

水冷保護系統是為燃燒系統專設的一個設施，主要用于對燃燒裝置提供水冷保護；由管路、手動閥組成。（本系統的供水也可與消防車相連接，通過管牙接頭實現消防車供水）

14、輔助設施

輔助設施主要由排水系統、門、窗的加裝及地面改造、房間隔斷組成。
